JR3000系列

  • 基本信息
  • 產品一覽
  • 主要規格

型號的讀法

(1)種類 (2)X軸・Y軸衝程
(mm)
(3)軸数 (4)編碼器・產品類別
JR3000系列 20:200×200
30:300×320
40:400×400
50:510×510
60:510×620
2:2軸 *
3:3軸
4:4軸
E:有
N:無
F:可搬大重量規格
(5)操作部規格 (6)電源規格
A:開關安裝在操作部上面
B:開關盒
C:簡易開關盒
C:中國、主要為EU範圍內
J:主要為日本國內

* 關於2軸規格的詳細内容,請咨詢

可選擇○標記。*1

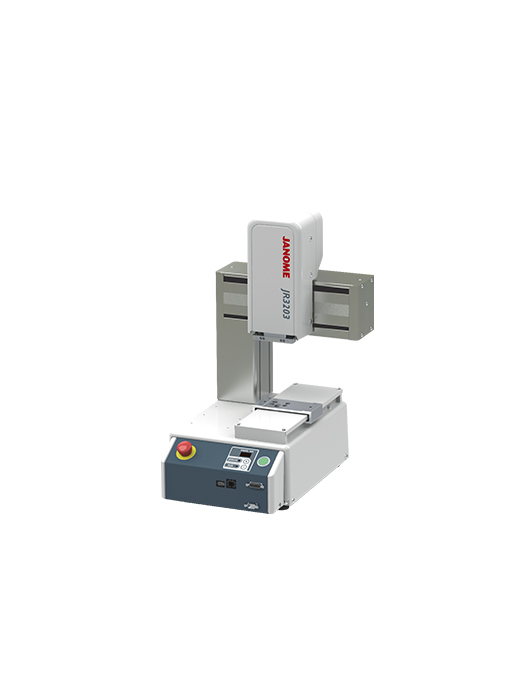

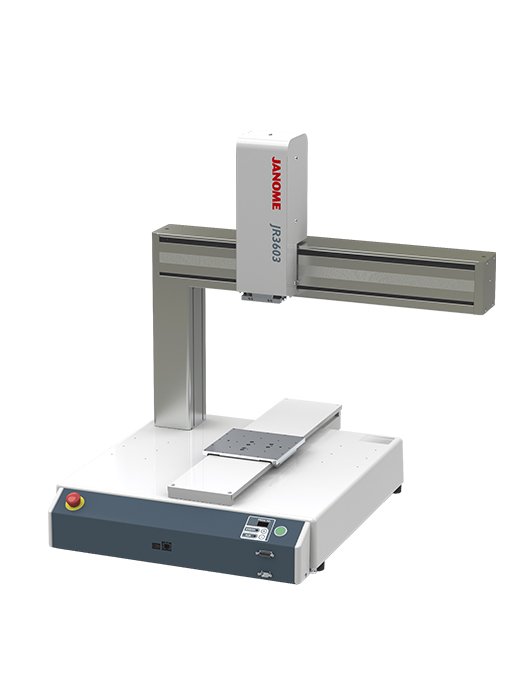

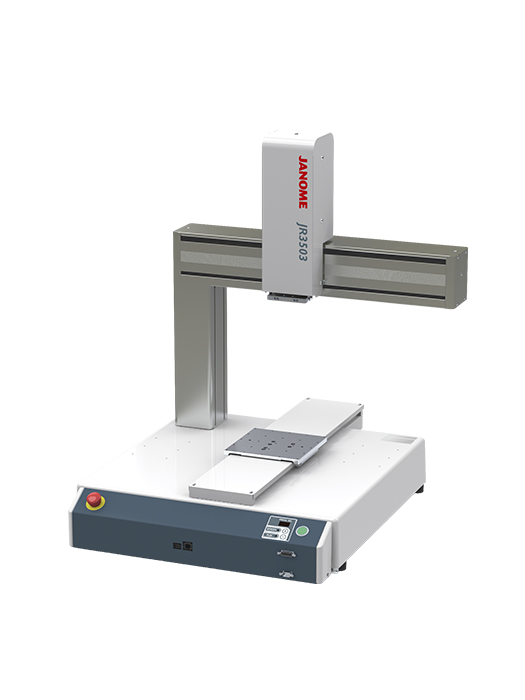

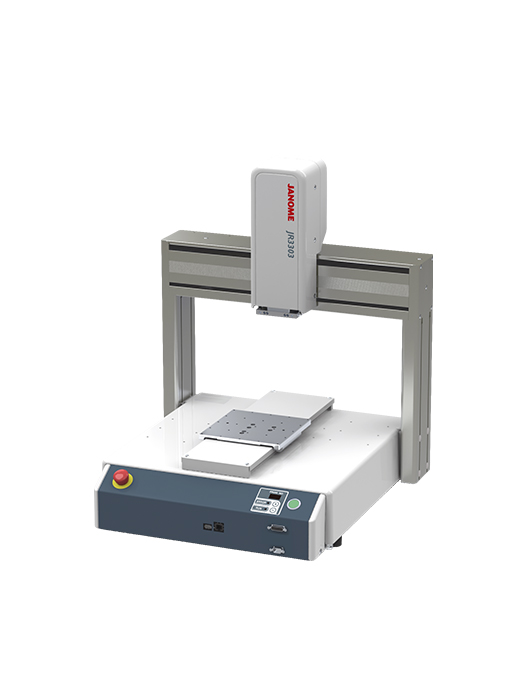

JR3203/JR3204 JR3303/JR3304 JR3403/JR3404 JR3503/JR3504 JR3603/JR3604
型號 JR3203 JR3204 JR3303 JR3304 JR3403 JR3404 JR3503 JR3504 JR3603 JR3604
X軸・Y軸動作範圍(mm) 200×200 300×320 400×400 510×510 510×620
軸数*2 3 4 3 4 3 4 3 4 3 4
編碼器・產品類別 E:有/N:無/F:可搬大重量規格
操作部規格 JR3603/JR3604
電源規格
C(中國、主要為EU範圍內) AC100-120V/200-240V 50/60Hz(無 Outlet)
AC200-240V 50/60Hz(有 Outlet 200V)*5
J(主要為日本國內) AC100-120V~ 50/60Hz(有 Outlet 100V)*5
可選
 現場總線
追加
(CC-Link、DeviceNet、PROFIBUS、EtherNet/IP、PROFINET、CANopen)
I/O-MT追加
(補助軸功能)
*3 *3

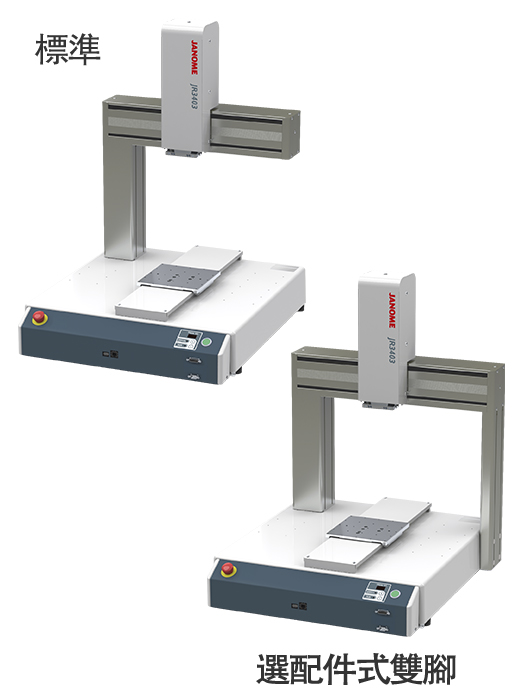

雙臂型 - - 標準 標準 - - - -
提高加固規格
選擇開關*4
I/O-1追加
(輸入8點/輸出8點)
*3 *3
I/O用內置電源
追加
(DC24V 額定2.1A)
COM2・COM3追加
(外部機器控制用)
喷射器
(用於螺紋緊固的吸氣)

*1 只有在訂貨時能夠對應
*2 關於2軸規格的詳細内容,請咨詢
*3 JR3200類型只能追加I/O-1、I/O-MT中的其中一個選配件。
*4 操作部B規格或C規格時,選購品開關會追加到開關盒中。
*5 JR3200機種沒有Outlet。
