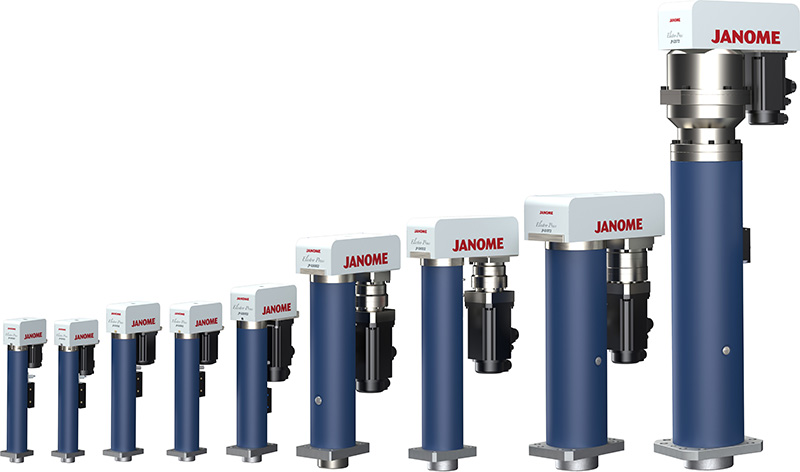

JP-S2系列
| JP-S0502 (5kN) |
JP-S1002 (10kN) |
JP-S1502 (15kN) |
JP-S2002 (20kN) |
JP-S3002 (30kN) |
JP-S5002 (50kN) |
JP-S8002 (80kN) |
JP-S10T2 (100kN) |
JP-S20T2 (200kN) |
|
|---|---|---|---|---|---|---|---|---|---|
| 主軸行程(mm) | 100 150 250 350 |
100 150 250 |
100 200 300 350 400 450 |
100 150 200 300 350 400 |
100 200 300 350 400 |
100 200 300 350 400 |
200 | 200 400 |
200 400 |
例
| (1)種類 | (2)壓力 | (3)規格 | (4)規格 | (5)行程＊2 | (6)制動器 | (7)壓力感測器 |
|---|---|---|---|---|---|---|
| JP-S：本體 JP-SC：控制器 |
0502：5kN 1002：10kN 1502：15kN 2002：20kN 3002：30kN 5002：50kN 8002：80kN 10T2：100kN 20T2：200kN |
0：標準 1：CE |
0：標準 1：長保持＊1 |
100：100mm 150：150mm 200：200mm 250：250mm 300：300mm 350：350mm 400：400mm 450：450mm |
B：有 0：無 |
S：按下 0：無 |
| (8)DIO | (9)現場總線 | (10)再生電阻 | (11)本體纜線＊3 | (12)電源線 | (13)電源規格 | |
| N：NPN P：PNP 0：無 |
EP: EtherNet/IP PN: PROFINET CC: CC-Link DE: DeviceNet PR: PROFIBUS CO: CANopen 00: 無 |
B: 内置 A: 外接 |
3：3m 5：5m A：10m B：15m C：20m D：5mR E：10mR F：15mR 0：無 |
3：3m 5：5m A：10m 0：無 |
1: 單相＊4 3: 三相 |
＊1 長保持：裝載大功率馬達。JP-S1002/2002、JP-S3002(只有CE規格)
＊2 根據不同機型，對應的行程也會有所不同。請參照上述產品一覽。
＊3 ○mR為可動用連接綫。10m以上的連接綫以及可動用連接綫沒有對應CE認證。
＊4 僅限於JP-S2002以下的機型。
