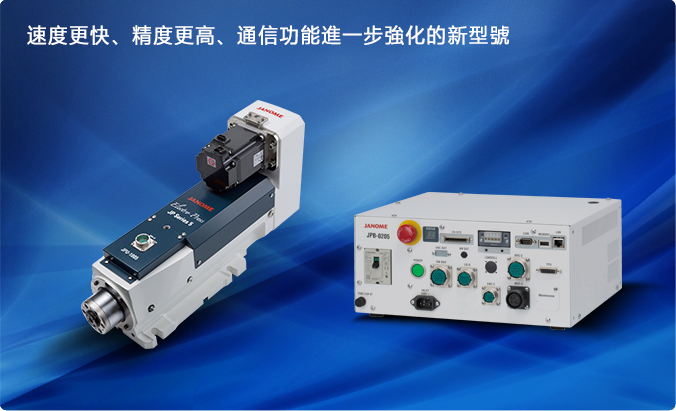

JP系列5

  • 基本信息
  • 產品一覽
  • 主要規格

點擊這裡以查看特殊規格 點擊這裡以進行諮詢

主要特性

  • 設備組裝方便
    ・乙太網標準配備
    ・有6種現場網路可以選擇
    ・低噪音且清潔的作業環境
    ・與油壓機、氣壓機相比,運行成本大幅削減
    ・簡單的示範
  • 高速運行提高生產效率
    壓頭最高速度最大可提高2.5倍,加速度最大可提高3.5倍。(與本公司同類產品相比)
    實現業界頂級速度,大幅縮短循環時間
  • 豐富的加壓功能和判定功能
    備有多種加壓功能和判定功能,可用於各種領域
  • 有助於提高製造品質的高精度
    壓力顯示精度:±0.8%(FS)*1
    位置重複精度:±0.005mm*2
  • 故障診斷全球對應
    可以進行包括印刷基板在內的硬體的故障診斷
    可以進行多語言切換,海外當地員工也可以使用
  • 自動放大器調整・自動壓力校正

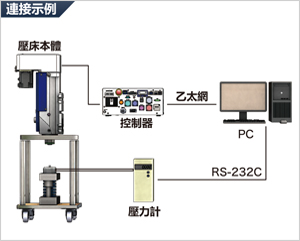

    可自動進行定期壓力校正*3
  • 閉迴路控制規格(選購)
    使用Linear Scale能實現更高精度的加工
    *關於詳細訊息,請諮詢
  • 電子伺服壓床用觸控螢幕式PC接口  NEW
    可以查看、分析壓床過程的參數和結果圖。綜合的壓床工程管理可用這一台進行。
    ※關於詳細訊息,請諮詢

*1 於一定環境條件下,最大壓力5%以上範圍中的值。

*2 於一定本體溫度條件下的值。

*3 關於對應壓力計,敬請諮詢。

應用實例

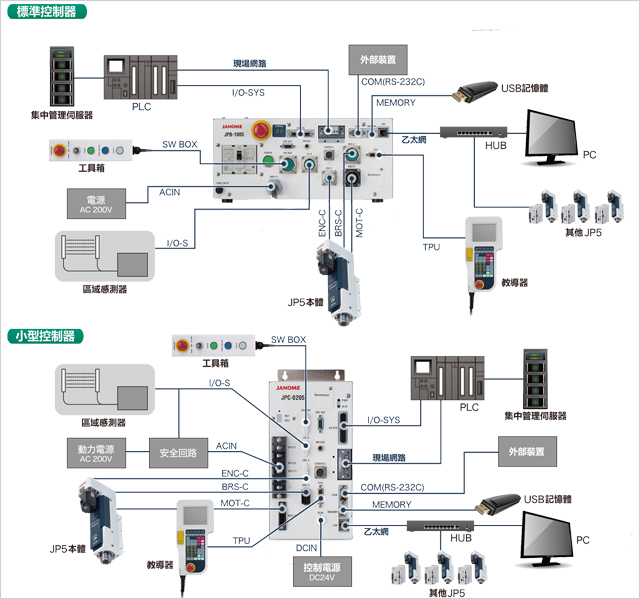

系統構成圖

如果有標準規格以外的要求,請諮詢   本公司展示廳設有可進行測試或試運行的實機,敬請諮詢
點擊這裡以查看特殊規格 點击这里进行詢問



PC軟體:JP TaSⅡ System

不僅對應桌上型電腦以及筆記型電腦,現在亦對應觸碰螢幕PC(HMI),可以更自由的依照設備來進行選擇。

JP5 Designer
示範資料的製作、編輯、收發

■將示範資料從電子伺服壓床讀入PC
■示範資料的製作、編輯、向電子伺服壓床發送
■示範資料在PC的保存和列印
■通過JP5 Sampler獲得的時間系列資料的圖表顯示
■根據圖表顯示對示範資料的判斷條件等進行編輯
■運行中I/O的即時確認(I/O監控)

I/O監控介面

JP5 Sampler (選購)
運行結果資料的接收和保存

■運行結果資料讀入PC
(最小取樣間隔 0.25msec)
■品質管制用資料的清單顯示、時間系列資料的圖表顯示
■取樣資料輸出到CSV/TXT檔
■可以從多台壓床收集運轉結果

顯示器畫面

JP5 Reporter (選購)
運行結果分析和報告書的製作

■根據品質管制資料計算和顯示平均、標準差等統計資料
■顯示結束壓力值、結束位置的度數分布(長條圖)
■基於結果資料的CPK(工程能力指數)的顯示
■以程式為單位,顯示壓床運行結果狀況
 (錯誤率、OK/NG數、平均作業時間、平均準備時間 等)
■HTML格式報告書的製作
