JP系列4

  • 基本信息
  • 產品一覽
  • 主要規格

點擊這裡以查看特殊規格 點擊這裡以進行諮詢

主要特性

  • 產品系列
    加壓能力: 0.5kN~120kN (詳細內容請瀏覽產品一覽

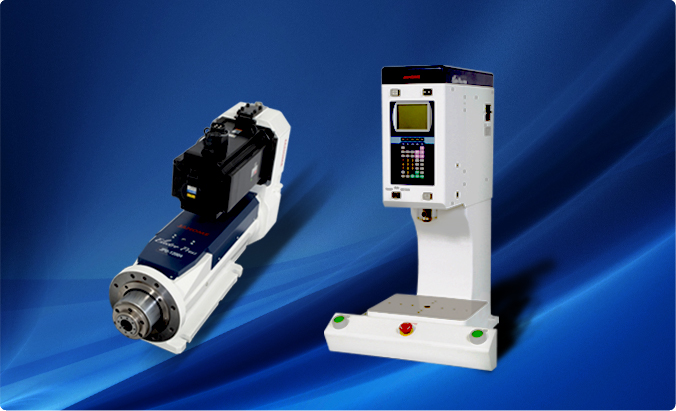

    種類: 單元型、標準單機型,頭型
    可對應無塵室 : 0.5kN/1kN/2kN/5kN/10kN/20kN/30kN/50kN
    主軸行程:
    ・標準 80mm(0.5kN/1kN/2kN)
    100mm(5kN/10kN/15kN)
    200mm(20kN/30kN/50kN/80kN/120kN)
    ・長行程 150mm(5kN/10kN/15kN)
    400mm(20kN/30kN/50kN/80kN)
    ・短行程 25mm(10kN)
  • 降低耗電量
    能耗僅占油壓機、氣壓機的1/4~1/5
  • 單元型的控制器
    可選擇標準尺寸和小型尺寸
  • 採用對話方式的操作,簡單易懂
    可透過液晶面板確認操作內容
  • 可對應多種語言
    可在中文(簡體字)、日語、英語、法語、西班牙語、義大利語、德語、韓語等8種語言之間進行切換
  • 顯示單位切換
    mm/inch/,N/kgf/Lbf
  • 豐富的加壓模式
    除了可以選擇“一定速度/設定位置停止”、“一定速度/設定壓力停止”、“一定速度/驅動距離停止”等加壓模式,還可以透過這些模式的組合而進行多段驅動的設定,因此能夠執行各種各樣的作業動作
  • 與PC的連接
    教導數據的設置變更、備份、結果數據的保存等

應用實例

如果有標準規格以外的要求,請諮詢   本公司展示廳設有可進行測試或試運行的實機,敬請諮詢

高度可自由變更(單元式)
馬達位置變更 (組件式)

生產節拍測定
壓入數據的採取

點擊這裡以查看特殊規格 點擊這裡以進行諮詢



PC軟體:TaS(Teaching and Sampling)系統

JP Designer(選購)
示範數據的輸入/編輯/編輯後的發送輸出

■將教導數據從電子伺服壓床讀入PC
■用圖表顯示由JP Sampler(選購)所獲取的時間序列數據
■利用拖曳圖形來編輯教導數據的判定條件
■將編輯後數據保存到PC並發送至電子伺服壓床

JP Sampler(選購)
運行結果數據的輸入和保存

■顯示運行結果數據(重量管制用數據)清單
■根據結果數據進行CPK(工程能力指數)的圖表製作及表示
■顯示運行結果數據(時間序列數據)的圖表
■採樣示數據的條件
■透過乙太網,可從多台壓床收集結果數據。
* 根據使用環境,能夠使用的壓床台數不同。

JP Sampler 顯示器畫面

JP Reporter(選購)
對所保存的運轉結果數據進行分析並編制報告

■顯示重量管制數據清單。
■根據結果數據進行CPK(工程能力指數)的表示
■顯示判斷值、結束壓力值、結束位置的度數分佈(長條圖)
■顯示時間序列結果數據的圖表
■顯示基於結果數據的CPK圖表
