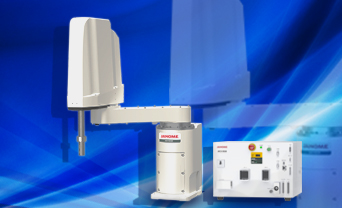

伺服多關節機械手臂 JS3系列

伺服多關節機械手臂 JS3系列

高剛性手臂實現了高度、高精度、高負載。從小物零件的搬送到組合作業等等的作業皆可使用。
 另外,採用我司專有的簡單教學軟體,可以輕鬆啟動設備並在操作過程中進行微調。

  • 特色
  • 產品一覽
  • 主要規格
  • 取料與放料的動作在不需編程中是可設定的

    「取料與放料仕樣」為必要的動作在不需編程中可以簡單地設定而準備的專用軟體。
    簡單的教導,實現了設備的垂直安裝。

  • 一流的高速運行和標準循環時間

    最高速度:8,300mm/sec  標準循環時間:0.29sec
    高速運行和持續運行性的提高,提升生產力。

    標準循環時間

  • 準備通過機械手臂主體內的內部通路

    將干涉周邊機器的內部配線、配管等等最小化,解決電線干涉的問題。

  • 樞軸動作範圍的擴大

    背面區也可到達。可排除不必要的移動,機械手臂配置的自由度也增加。

    旋回軸動作範囲

  • 機械手臂維修功能追加

    從工作數據即可知道機械手臂的維護、零件更換時期。

  • 豐富的外部接口

    LAN(Ethernet)、記憶體端口(USB)、現場總線(6種類)*選購品、追加軸(最大可到2軸)*選購品

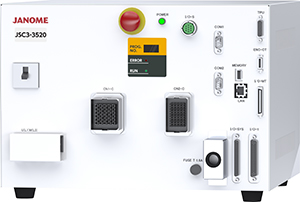

    コントローラ
  • 簡單程式作成
    使用專用PC軟體和教導器可簡單進行教學。

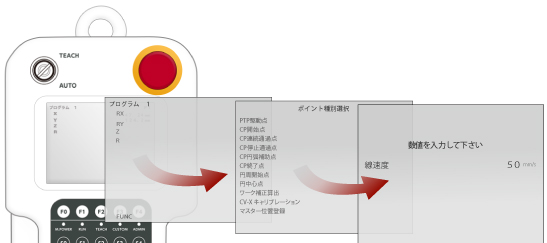

  • ●教導器II (選購品)

    使用對話方式,可輕易地直接教導

    教導器

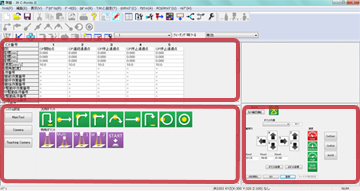

    ●PC軟體『JR C-Points II』(選購品)

    畫面上使用大圖標,能輕易的製作程式。
    可進行教導數據、客戶定制數據的作成、編集及數據的保存。
    另外,也有便利點座標圖表編輯功能

    程式集區

    程式數據可以直接輸入數值也可直接編輯。

    基本操作區

    利用圖標,可以簡單製作程式設定。

    PC軟體『JR C-PointsⅡ』

    機械手臂操作區

    可利用小圖示進行寸動操作。

    ※點座標圖表編輯功能

    可讀取DXF檔案、Gerber Data、jpg檔案及能夠描繪點、直線(線段)、圓、圓弧等的功能。
    可在PC上準確執行難以實行動態的定位操作。
    能夠編輯DXF檔、Gerber Data所擁有的座標資訊。

  • 內置簡易PLC功能
    如果是與外部機器的簡單訊號交換,則不需要單獨準備外部PLC。
  • 多國語言應對
    PC軟體有五種語言,教導器有11種語言可進行切換。
*關於其他詳細訊息,請諮詢。
