產品資訊

JR3000系列 電路板切割

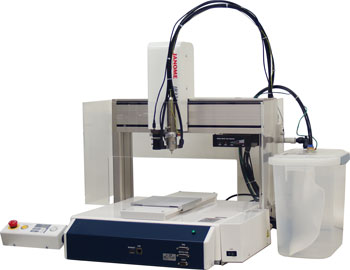

上方集塵方式

上方集塵方式

下方集塵方式

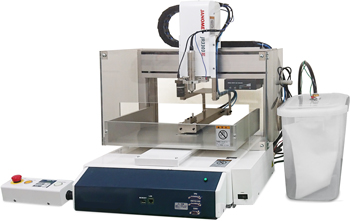

NEW  下方集塵方式 -JR3303EBV -

  • 特色
  • 產品一覽
  • 主要規格
  • 實現空間的節省
    不用設置集塵機, 具有簡易PLC功能,能節省空間的設置。
  • 下方集塵式 -JR3303EBV - 的新功能  NEW
    搭載實現減少運行成本的功能。
  • router bit能使用長幾倍。*

    能設定有效溝長(規定值是3.5mm)及分割數(2~9),最長能使用9倍長。

    *根據設定的分割數而有所不同。

    減少主軸馬達的維修次數

    由於下方集塵, 能減少主軸馬達受到的負荷,所以比上方集塵方式能減少維修次數。

  • 光滑的斷面&軌跡
    由於採用的是迴轉切斷方式, 基板受到的壓力很少,更能實現光滑的切斷面。透過高功能機械手臂的CP控制,也能夠做曲線・直線的切斷。
  • 刀具的交換期能輕易明瞭的便利功能
    ・切斷時由指示器顯示所需的扭力
    ・可自由設定交換時間「報時通知」
  • 安全功能
    搭載鑽頭若超過負荷且超過一定時間持續運作的情況和檢測機械手臂位移情況時,會緊急停止運作的安全功能。

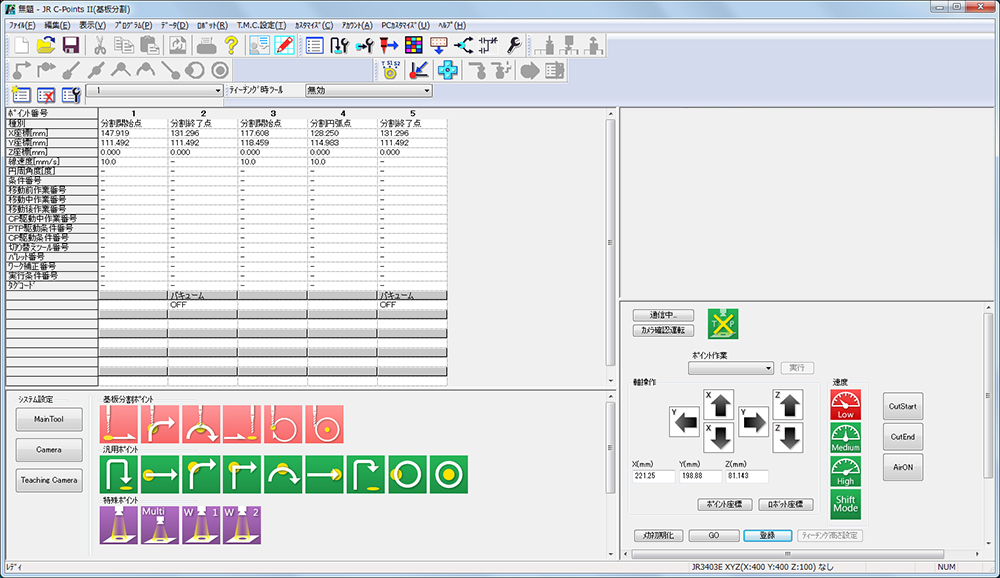

  • 原創簡易教導 - PC軟體『JR C-PointsⅡ』(選購品)
    ※可於電腦內進行JANOME原始程式的輸入教導數據和定制數據的製作、編集、存檔的系統。

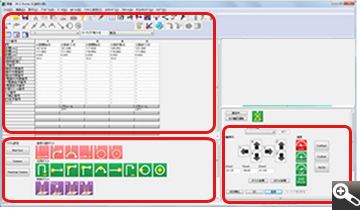

  • 簡單明瞭大圖標

    畫面上使用大圖標,能輕易的製作切斷程式。

    程式集區

    程式數據可以直接輸入數值也可直接編輯。

    基本操作區

    利用圖標,可以簡單製作程式設定。

    機械手臂操作區

    可利用小圖示進行寸動操作。

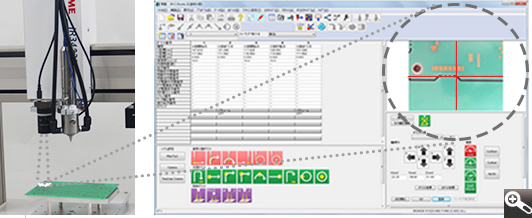

    USB攝影機(選購品)的攝影機教學

    連接USB攝影機,PC上會放大影像,只需指定點選擇圖標即可簡易、正確的教導。

    USB攝影機(選購品)的攝影機教學
    ←滑鼠點擊畫面中央位置時,機械手臂也會跟著移動。

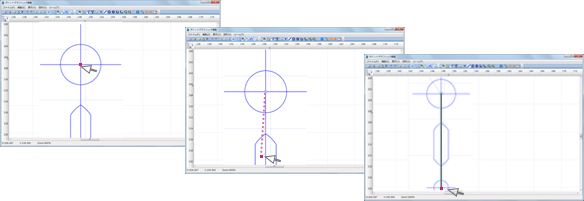

    點座標圖表編輯功能

    DXF文件、Gerber Data、jpg文件讀取,能夠進行點、線(線段)、圓、圓孤的描繪功能。

    動態途徑這種困難的位置決定也能在PC上正確的執行。

    點座標圖表編輯功能

    能夠針對DXF文件、Gerber Data等各自的相關座標情報進行編輯。

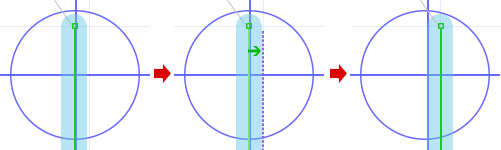

    工具重設功能

    刀具的粗度指定後,可設定位移半粗度軌跡功能。
    以DXF為基準,能簡易的製作切斷程式。

    原始數據
    補正
    工具重設功能
    多國語言應對

    PC軟體可切換的語言有日語、英語、德語、中文(繁體字・簡體字)。

  • 畫面顯示可對應11種語言
    可在日語、英語、法語、西班牙語、義大利語、德語、韓語、中文(繁體字・簡體字)、捷克語和越南語之間切換語言顯示。
  • 豐富的程式數量
    切割程式最大為999程式,32000點。
    適用於多種類,少量生產。
